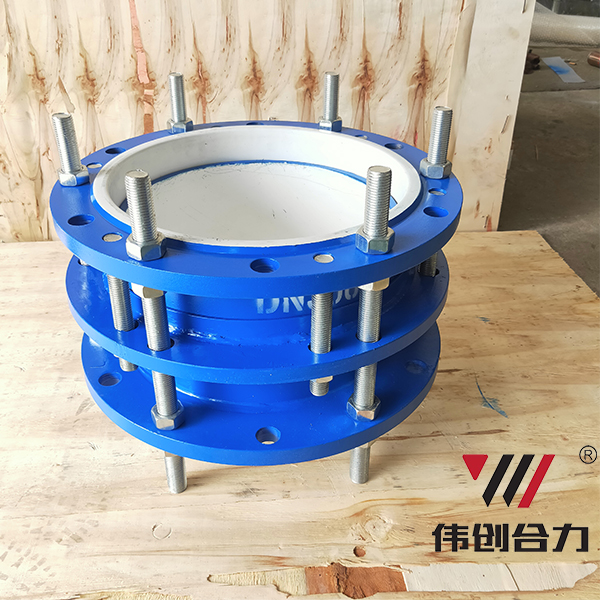

雙法蘭傳力接頭
更新時間：2020-06-09 03:24:00 來源:本站 點擊數：
雙法蘭傳力接頭
材 料 表
序號 |
名稱 |
數量 |
材料 |
1 |
本體 |
1 |
QT400-15、Q235A、ZG230-450、20 |
2 |
密封圈 |
1 |
NBR |
3 |
壓蓋 |
1 |
QT400-15、Q235A、ZG230-450、20 |
4 |
短管法蘭 |
1 |
Q235A、20、16Mn |
5 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
6 |
螺母 |
5n |
Q235A、20、1Cr18Ni9Ti |
（DCT型單項法蘭傳力接頭安裝數據表） |
| 公稱通徑DN | 管子外徑 | 外形尺寸 | 法 蘭 連 接 尺 寸 | |||||||||
L | △L | 0.6MPa | 1.0MPa | |||||||||
Dw | D | D1 | n-Th | b | D | D1 | n-Th | b | ||||
65 | 76 | 76 | 400 | 40 |
160 |
130 |
4-M12 |
16 | 185 | 145 |
4-M16 |
20 |
80 |
89 |
89 |
190 |
150 |
4-M16 |
18 | 200 | 160 |
8-M16 |
22 | ||
100 |
114 |
114 |
210 |
170 | 220 | 180 |
24 | |||||
125 |
140 |
140 |
240 |
200 |
8-M16 |
20 | 250 | 210 |
26 | |||
150 |
168 |
168 |
265 |
225 | 285 | 240 |
8-M20 | |||||
200 |
219 |
219 |
320 |
280 |
22 | 340 | 295 |
28 | ||||
250 |
273 |
273 |
375 |
335 |
12-M16 |
24 | 395 | 350 |
12-M20 | |||
300 |
325 |
325 | 420 | 50 |
440 |
395 |
12-M20 |
24 | 445 | 400 |
12-M20 |
28 |
350 |
377 |
377 |
490 |
445 |
26 | 505 | 460 |
16-M20 |
30 | |||
400 |
426 |
426 |
540 |
495 |
16-M20 |
28 | 565 | 515 |
16-M24 |
32 | ||
450 |
480 |
480 |
595 |
550 | 615 | 565 |
20-M24 |
32 | ||||
500 |
530 |
530 |
645 |
600 |
20-M20 |
30 | 670 | 620 |
34 | |||
600 |
630 |
630 | 440 |
755 |
705 |
20-M24 | 780 | 725 |
20-M27 |
36 | ||
700 |
720 |
720 |
860 |
810 |
24-M24 |
32 | 895 | 840 |
24-M27 |
40 | ||
800 |
820 |
826 | 600 | 60 |
975 |
920 |
24-M27 |
34 | 1015 | 950 |
24-M30 |
44 |
900 |
920 |
926 |
1075 |
1020 |
24-M27 |
36 | 1115 | 1050 |
28-M30 |
46 | ||
1000 |
1020 |
1026 |
1175 |
1120 |
28-M27 | 1230 | 1160 |
28-M33 |
50 | |||
1200 |
1220 |
1226 | 620 |
1405 |
1340 |
32-M30 |
40 | 1455 | 1380 |
32-M36 |
56 | |
1400 |
1420 |
1428 |
1630 |
1560 |
36-M33 |
44 | 1675 | 1590 |
36-M39 |
62 | ||
1600 |
1620 |
1628 | 630 |
1830 |
1760 |
40-M33 |
48 | 1915 | 1820 |
40-M4 |
68 | |
1800 |
1820 |
1828 |
2045 |
1970 |
44-M36 |
50 | 2115 | 2020 |
44-M45 |
70 | ||
2000 |
2020 |
2030 | 650 |
2265 |
2180 |
48-M39 |
54 | 2325 | 2230 |
48-M45 |
74 | |
2200 |
2220 |
2230 |
2475 |
2390 |
52-M39 |
60 | 2550 | 2440 |
52-M52 |
80 | ||
2400 |
2420 |
2430 |
2685 |
2600 |
56-M39 |
62 | 2760 | 2650 |
56-M52 |
82 | ||
2600 |
2620 |
2630 | 750 | 80 |
2905 |
2810 |
60-M45 |
64 | 2960 | 2850 |
60-M52 |
88 |
2800 |
2820 |
2830 |
3115 |
3020 |
64-M45 |
68 | 3480 | 3070 |
64-M52 |
94 | ||
3000 |
3020 |
3030 |
3315 |
3220 |
68-M45 |
70 | 3405 | 3290 |
68-M56 |
100 | ||
安裝簡要說明：VSSJAFG型單法蘭接頭適用于一這與法蘭連接，一這與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進生調整。在工作時可以把軸向推力傳遞至整個管道。 |
